Selbst gehostet · PHP & MySQL · modular
Self-hosted · PHP & MySQL · modular
Das Basissystem verwaltet Bauteile, Produkte, Hersteller, Dokumente und Freigaben an einem Ort. Was Sie zusätzlich brauchen, schalten Sie als Plugin dazu: die Anbindung an Altium Designer, Projekte mit versionierten Stücklisten oder den Druck eigener Etiketten. Alles läuft auf Ihrem eigenen Server — kein Abo, keine fremde Cloud.
The core system keeps components, products, manufacturers, documents and releases in one place. Whatever else you need, you switch on as a plugin: the link to Altium Designer, projects with versioned bills of materials, or printing your own labels. It all runs on your own server — no subscription, no third-party cloud.
Bauteile & Produkte, Hersteller, Kategorien, Dokumente mit Versionen, Freigabestatus, Etiketten mit QR-Code, Rollen und Sicherungen.
Components & products, manufacturers, categories, versioned documents, release states, QR-code labels, roles and backups.
Immer dabei →Always included →Optional dazuschalten — 3 PluginsSwitch on as needed — 3 plugins
Footprints & Symbole verwalten, Bauteile verknüpfen und als DBLib live in Altium Designer bereitstellen.
Manage footprints & symbols, link them to parts and serve them live to Altium Designer as a DBLib.
PluginProjekte mit versionierten Stücklisten, befüllt wie ein Warenkorb, Export als PDF und CSV.
Projects with versioned bills of materials, filled like a shopping cart, exported as PDF and CSV.
PluginEigene Etiketten mit freiem Text und Logo — für Regale, Kisten und Geräte.
Your own labels with free text and logo — for shelves, boxes and equipment.
Plugins werden in den Einstellungen ein- und ausgeschaltet. Jedes bringt eigene Tabellen mit; Ausschalten behält die Daten, Deinstallieren entfernt sie sauber.
Plugins are switched on and off in the settings. Each brings its own tables; disabling keeps the data, uninstalling removes it cleanly.
Basissystem · Produktbibliothek
Core system · Product library
Bauteilbestand, Datenblätter und Freigaben liegen in kleinen Entwicklungsteams meist an verschiedenen Orten. Das Basissystem bringt sie in eine Datenbank — und funktioniert für sich allein, ganz ohne Plugins.
In small engineering teams, stock, datasheets and releases usually live in different places. The core system brings them into one database — and works on its own, without any plugin.

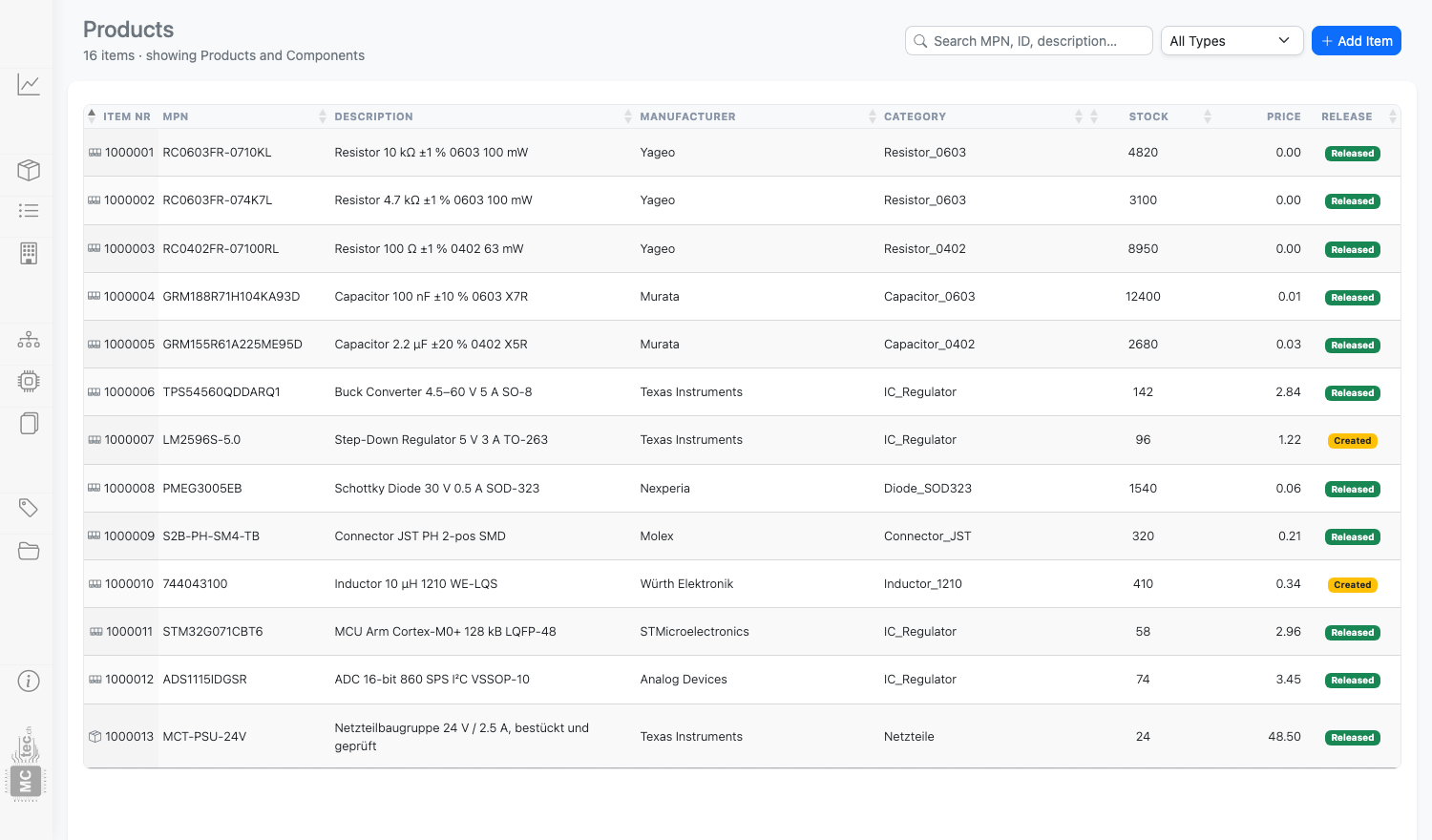

Produkte und Bauteile in einer Liste: mehrere Suchbegriffe kombinieren, nach Status und Typ filtern — die Karte rechts zeigt alles zum gewählten Bauteil.
Products and components in one list: combine several search terms, filter by state and type — the card on the right shows everything about the selected part.
Artikelstamm mit Hersteller, MPN, Bestand, Preis und Kennwerten wie Wert, Toleranz, Spannung, Leistung oder Dielektrikum.
Part master with manufacturer, MPN, stock, price and ratings such as value, tolerance, voltage, power or dielectric.
Herstellerliste mit allen zugehörigen Artikeln und ein Kategorienbaum, der per Drag & Drop umsortiert wird.
A manufacturer list with all related items and a category tree you rearrange by drag & drop.
Datenblatt, Handbuch, Offerte und Errata direkt am Artikel — mehrere Versionen pro Typ, die neueste zuoberst.
Datasheet, manual, offer and errata attached to the item — several versions per type, newest on top.
Created, Reviewed, Released, Issue Open, Obsolete. Jede Änderung wird mit Zeitpunkt und Benutzer protokolliert.
Created, Reviewed, Released, Issue Open, Obsolete. Every change is logged with a timestamp and the user.
Artikel-Etiketten für 62-mm-Endlosband, als PDF oder direkt an den Netzwerkdrucker. Der QR-Code öffnet die Artikelseite.
Item labels for 62 mm continuous tape, as a PDF or straight to a network printer. The QR code opens the item page.
Administrator, User und Gast mit abgestuften Rechten. Datenbank und Dateien lassen sich ganz oder pro Plugin sichern.
Administrator, user and guest with graded permissions. Database and files can be backed up in full or per plugin.

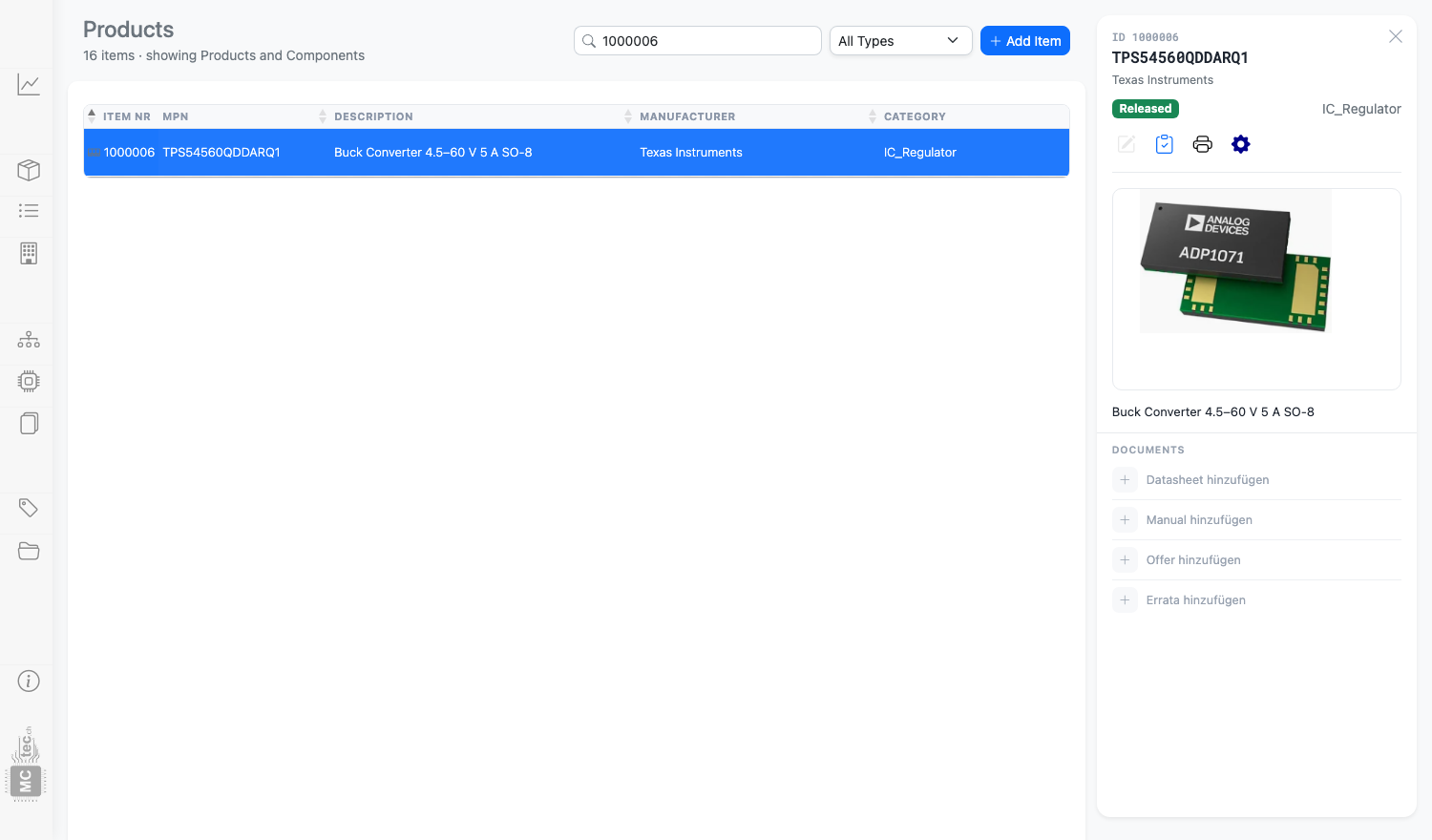

Bauteilkarte
Part card
Ein Klick auf eine Zeile öffnet die Karte rechts: Artikelnummer, MPN, Hersteller, Freigabestatus, Bild und sämtliche hinterlegten Dokumente. Von hier aus wird gedruckt, bearbeitet und in die aktive Stückliste gelegt.
Clicking a row opens the card on the right: item number, MPN, manufacturer, release state, image and every stored document. Printing, editing and adding to the active BOM all start here.
Bilder
Images
Das Bauteilbild auf der Herstellerseite gefunden? Ziehen Sie es aus dem Browserfenster direkt auf das Bildfeld der Bauteilkarte. Danach öffnet sich der Zuschnitt, und das Bild ist gespeichert — ohne Umweg über den Download-Ordner.
Found the part image on the manufacturer's site? Drag it from the browser window straight onto the image field of the part card. The crop dialog opens, and the image is saved — no detour through the downloads folder.
Manche Webseiten erlauben das direkte Übernehmen nicht (Sicherheitseinstellung des Browsers). Dann hilft Kopieren und Einfügen.
Some websites do not allow images to be taken over directly (a browser security setting). Copy and paste works in that case.
Bild hier ablegen
Drop image here
Nach dem Ablegen: Ausschnitt wählen, «Crop» — fertig.
After dropping: pick the area, "Crop" — done.
Basissystem · Etiketten
Core system · Labels
Jedes Bauteil bekommt ein Etikett im Format 62 × 33 mm. Was darauf steht, richtet sich nach der Art des Bauteils — denn ein Widerstand hat keine sinnvolle Herstellernummer, ein Mikrocontroller schon.
Every part gets a 62 × 33 mm label. What goes on it depends on the kind of part — a resistor has no meaningful manufacturer number, a microcontroller does.
Kategorie, MPN und Hersteller. So wird im Regal gefunden, was im Schaltplan steht.
Category, MPN and manufacturer. That is how you find on the shelf what the schematic calls for.
Statt einer Herstellernummer stehen hier Wert, Spannung, Leistung und Toleranz — die Angaben, nach denen man tatsächlich greift.
Instead of a part number: value, voltage, power and tolerance — the figures you actually reach for.
Dasselbe Prinzip, nur mit dem Dielektrikum statt der Leistung — bei Kondensatoren ist das die entscheidende Angabe.
The same idea, but with the dielectric instead of the power rating — for capacitors that is the figure that matters.
Massstabsgetreu abgebildet: so kommen die Etiketten aus dem Drucker.
Shown to scale: this is how the labels come out of the printer.
Er enthält keine Bauteildaten, sondern die Adresse der Bauteilseite — dieselbe, die auch Altium als Help-URL verwendet:
It holds no part data, only the address of the part page — the very address Altium uses as its help URL:
https://ihre-adresse/system/products.php?search_id=1001468
Plugins
Plugins liegen im Ordner plugins/ und werden unter
Settings › Plugins eingeschaltet. Beim ersten Einschalten legt ein Plugin
seine eigenen Tabellen an; das Basissystem bleibt davon unberührt.
Plugins live in the plugins/ folder and are switched on under
Settings › Plugins. When first enabled, a plugin creates its own tables;
the core system stays untouched.
Plugin Altium Integration
Footprint, Symbol und Bauteildaten entstehen getrennt und werden erst in der DBLib zu einem Bauteil verbunden. Altium liest diese DBLib direkt aus der Datenbank — Freigaben, Sperren und Dokumente kommen ohne Export im Schaltplan an, und von dort führt ein Klick zurück zum Datenblatt.
Footprint, symbol and part data are created separately and only joined into one part in the DBLib. Altium reads that DBLib straight from the database — releases, blocks and documents reach the schematic without any export, and from there one click leads back to the datasheet.
| Designator | Comment | Status |
|---|---|---|
| U1 | TPS54560QDDARQ1 | ReleasedIssue Open |
| R4 | RC0603FR-0710KL | ReleasedObsolete |
| C7 | GRM188R71H104… | Released |
| C8 | GRM188R71H104… | Released |
| L1 | XAL7070-103MEC | Released |
Footprints werden wie gewohnt in Altium gezeichnet und in der *.PcbLib gespeichert — unabhängig von einem bestimmten Bauteil. Ein 0603 dient hunderten Widerständen.
Footprints are drawn in Altium as usual and stored in the *.PcbLib — independent of any specific part. One 0603 serves hundreds of resistors.
Symbole liegen in der *.SchLib — ebenfalls eigenständig und wiederverwendbar. Ein IC_Regulator dient dutzenden Reglern.
Symbols live in the *.SchLib — also standalone and reusable. One IC_Regulator serves dozens of regulators.
MPN, Hersteller und Beschreibung plus die typspezifischen Werte. Datenblatt, Handbuch, Errata und Offerte hängen direkt am Bauteil.
MPN, manufacturer and description plus type-specific values. Datasheet, manual, errata and quotes are attached directly to the part.
Erst jetzt werden Footprint, Symbol und Datensatz zu einem Bauteil verbunden, geprüft und freigegeben.
Only now are footprint, symbol and record linked into one part, reviewed and released.
Die DBLib ist in Altium eingebunden. Freigegebene Bauteile erscheinen sofort im Components-Panel und werden direkt platziert.
The DBLib is connected to Altium. Released parts appear in the Components panel immediately and are placed directly.
Bevor ein Projekt in die Fertigung geht, gleichen Sie es in Altium über den Parameter-Manager mit der Datenbank ab (Update Parameters From Database). Der Status jedes verbauten Bauteils kommt dabei mit — so sehen Sie, ob ein Bauteil inzwischen obsolet oder gesperrt (Issue Open) ist.
Before a project goes into production, you check it against the database in Altium using the Parameter Manager (Update Parameters From Database). The status of every placed part comes along — so you see whether a part has since become obsolete or blocked (Issue Open).
Jedes Bauteil trägt eine Help-URL. Ein Klick in Altium öffnet die Bauteilseite — mit Datenblatt, Errata, Bestand und allen Parametern.
Every part carries a help URL. One click in Altium opens the part page — with datasheet, errata, stock and all parameters.
Footprints und Symbole haben eigene Listen. Die Spalte Links zeigt, in wie vielen Bauteilen ein Footprint bereits steckt — genau das ist der Sinn der Trennung.
Footprints and symbols have lists of their own. The Links column shows how many parts already use a footprint — which is exactly the point of keeping them separate.
Jedes Bauteil trägt einen Freigabestatus. Weil die DBLib ihn mitliefert, sehen Sie im Parameter-Manager nach dem Abgleich mit der Datenbank, ob ein verbautes Bauteil inzwischen gesperrt oder abgekündigt wurde — bevor die nächste Serie in Fertigung geht.
Every part carries a release state. Because the DBLib ships it along, the parameter manager shows you, after a check against the database, whether a part you already used has since been blocked or discontinued — before the next batch goes into production.
Die Übersichtsseite zählt Bauteile, Symbole und Footprints je Status — und protokolliert jede Änderung mit Zeitpunkt und Benutzer.
The overview counts parts, symbols and footprints per state — and logs every change with a timestamp and the user who made it.
Plugin ProjektverwaltungProject Manager
Ein Projekt enthält beliebig viele Stücklisten. Jede trägt eine eigene Version und einen
Status wie Draft oder Review, sodass eine ausgelieferte Fassung
unverändert bleibt, während die nächste entsteht. Die Positionen kommen direkt aus der
Produktbibliothek.
A project holds any number of BOMs. Each carries its own version and a status such as
Draft or Review, so a shipped revision stays untouched while the
next one is being built. The items come straight from the product library.
Stücklisten
Bills of materials
Sie wählen eine Stückliste als aktiv aus und sehen danach in jeder Artikelliste, was bereits darin liegt. Positionen werden mit Menge hinzugefügt, die Summe rechnet sich mit. Fertige Stücklisten lassen sich versionieren und als PDF oder CSV ausgeben.
You mark one BOM as active and from then on every parts list shows what is already in it. Items are added with a quantity, the total updates as you go. Finished BOMs can be versioned and exported as PDF or CSV.
Plugin Label Printer
Regale, Kisten, Messgeräte oder Werkzeug: Mit dem Plugin gestalten Sie Etiketten mit frei wählbarem Haupt- und Untertext und Ihrem Logo. Die Vorschau zeigt das Etikett während der Eingabe in Originalproportionen.
Shelves, boxes, test equipment or tools: the plugin lets you design labels with free main and sub text and your logo. The preview shows the label in true proportions while you type.
Testversion
Demo
Die Testversion ist eine vollständige Installation mit Beispieldaten. Sie dürfen dort alles anlegen, ändern und löschen — der Datenbestand wird regelmässig zurückgesetzt.
The demo is a complete installation filled with example data. Create, change and delete whatever you like — the data is reset regularly.
Sobald die Testinstallation steht: Adresse in homepage/index.html im
Abschnitt #demo eintragen und diesen Platzhalter entfernen.
Once the demo installation is live: put its address into homepage/index.html
in the #demo section and remove this placeholder.
Installation
Installation
Sie brauchen einen Webserver mit PHP und MySQL oder MariaDB — mehr nicht. Kein Composer, kein Build, kein Node auf dem Zielsystem.
All you need is a web server with PHP and MySQL or MariaDB. No Composer, no build step, no Node on the target machine.
Den gesamten Ordner in das Web-Verzeichnis kopieren.
Copy the whole folder into your web directory.
Die Ordner config/ und file/ müssen für den
Webserver beschreibbar sein.
The config/ and file/ folders must be writable
by the web server.
/system/install.php im Browser öffnen und die
Datenbank-Zugangsdaten eintragen. Die Datenbank wird angelegt, falls sie fehlt.
Open /system/install.php in a browser and enter your
database credentials. The database is created if it does not exist yet.
Erstzugang admin@admin.com / admin123.
Dieses Passwort sofort ändern.
First login admin@admin.com / admin123.
Change this password right away.
Systemvoraussetzungen
Requirements
| Webserver | Web server | Apache, nginx, LiteSpeed — ohne besondere Module— no special modules | |
| PHP | 8.1 oder neueror newer (entwickelt und getestet mit 8.3)(developed and tested on 8.3) | ||
| PHP-Erweiterungen | PHP extensions | mysqli, json, session, zip (für Datei-Backups)(for file backups) | |
| Datenbank | Database | MySQL 5.7+ / MariaDB 10.4+ | |
| Browser | Browser | Aktueller Chrome, Edge, Firefox, Safari oder Opera | Current Chrome, Edge, Firefox, Safari or Opera |
| Optional | Optional | Altium Designer für das Plugin Altium Integration; ein Brother QL für den Direktdruck | Altium Designer for the Altium Integration plugin; a Brother QL for direct label printing |
Lizenz
Licence
Der Quelltext liegt offen und darf geprüft und angepasst werden. Für private und nicht gewerbliche Nutzung ist das System kostenlos. Für den gewerblichen Einsatz braucht es eine vorherige schriftliche Zustimmung — schreiben Sie einfach kurz.
The source is open to read, review and adapt. The system is free for private and non-commercial use. Commercial use requires prior written permission — just get in touch.
